Unity2018.2でAndroidのIl2cpビルドにスタティックリンクする方法

ここでは、Unity2018.2で強化された、Androidアプリ作成におけるIl2cppビルドで、自前のスタティックライブラリ(.a)を実装する方法を紹介します。
f:id:hisato-t05241123:20180915151242p:plain

2018年7月頃にUnity2018.2が公開されました。どんな機能が増えたのかとリリースノートを眺めていると興味深い文言が。

Android: C++ source files and static libraries now supported as plugins using IL2CPP scripting backend

　引用：Unity 2018.2

今までAndroidでは、自前のネイティブライブラリを実装する際は共有ライブラリ、つまりsoファイルだけが対応していました。
今回の強化によって、.aファイルや、それこそc/c++のようなソースコードも同時にビルドをしてくれるようです。是非試してみたかったのですが、新しい機能なのでなかなか参考となる記事が少なかったので、四苦八苦しながら成功した事例を紹介します。

0. 前提条件

以下のことが前提となります

Unity2018.2以降がインストールされている
UnityのAndroidアプリ作成で、Il2cppビルドできる
ARMv7、ARMv8、x86用(いずれか或いは全て)の.aを持っている
或いはAndroidNDKでAndroid用ネイティブライブラリを作ることができる。

Il2cppでビルドする方法や、AndroidNDKでビルドする方法などは、それだけでもはじめての人にはハードルだったりするのですが、そのあたりは別の記事などを参考にしていただければと思います。

1. 環境

以下、私の環境です。

Windows10
Unity 2018.2.7f1 (64-bit)
AndroidNDK r13b
- ライブラリの作成には、Cygwinのgccで.aを作成しています。
- 現在主流である、gradleでビルドしても問題ないとは思います。

2. アプリの仕様

以下のような、単純に値を加算して表示するアプリを作ります。

C#側

引数を足し算(AddTest)関数に渡し、結果を表示する。

C++側

渡ってきた引数を加算し、結果をC#側に返す。

3. 手順

今回の方法は、Unityのドキュメントを参考にしました。合わせて読むと、より理解が進むと思います。
参考：Native (C++) plug-ins for Android

3.1. ライブラリの作成

作業フォルダ([任意のパス]/StaticTest/jni))を作り、そこで作業します。
C++(NativeAdd.cpp)で以下のような加算処理を書きます。

#include <stdio.h>

extern "C" int AddTest(int x, int  y)
{
    return x + y;
}

Android.mkは以下のように記述しました。
※個々の開発環境や目的によって異なるかもしれませんので、あくまで参考です。

LOCAL_PATH := $(call my-dir)

#----------------------------
include $(CLEAR_VARS)
LOCAL_MODULE    := NativeAdd
LOCAL_SRC_FILES := NativeAdd.cpp

include $(BUILD_STATIC_LIBRARY)
#-----------------------------

Application.mkは以下のように記述しました。今回はARMv7とx86CPU用のライブラリが欲しかったので、2つを記載しています。

APP_ABI:= armeabi-v7a x86

これらの条件でビルドします。以下はCygwinでの作成の様子です。
jniフォルダの一つ上(StaticTest)をカレントディレクトリとして、"ndk-build"コマンドを実行しています。

f:id:hisato-t05241123:20180915151240j:plain

objフォルダが作成され、各CPUごとのライブラリが作られているはずです。

3.2. Unityでの実装

Unityを立ち上げて、適当なプロジェクトを作成します。
[File] > [Build Settings]から、BuildSettingsウィンドウを表示して、対象プラットフォームをAndroidに変更します。
Projectパネルの[Assets]を右クリック > [Create] > [C#]と進み、新規C#ファイルを作成します。今回は”CallNativeLibrary”という名前をつけました。

f:id:hisato-t05241123:20180915151233j:plain

C#(CallNativeLibrary.cs)で、ライブラリを呼び出す処理を書きます。はじめにDllImport属性を利用します。

using System.Runtime.InteropServices;

次に、MonoBehaviorに以下のように、宣言を加えます。

[DllImport("__Internal")]
    private static extern int AddTest(int x, int y);

最後に、AddTest関数を呼び出し、計算結果を表示する処理を追加します。

    void OnGUI()
    {
        int x = 3;
        int y = 10;
        GUI.Label(new Rect(15, 125, 450, 200), "adding " + x + " and " + y + " in native code equals " + AddTest(x, y));
    }

全体としてはこんな感じです。

using System.Collections;
using System.Collections.Generic;
using UnityEngine;
using System.Runtime.InteropServices;

public class CallNativeLibrary : MonoBehaviour {

    [DllImport("__Internal")]
    private static extern int AddTest(int x, int y);

    void OnGUI()
    {
        int x = 3;
        int y = 10;
        GUI.Label(new Rect(15, 125, 450, 200), "adding " + x + " and " + y + " in native code equals " + AddTest(x, y));
    }
}

保存したら、このコードをMain Cameraにでもアタッチしておいてください。
ライブラリの配置に移ります。
Projectパネルの[Assets]以下に、[Plugins] > [Android] > [libs] > [armeabi-v7a] ([x86])とフォルダを作成します。
- もし追加するライブラリが一つであれば、作るフォルダは[Android]までで大丈夫でした。

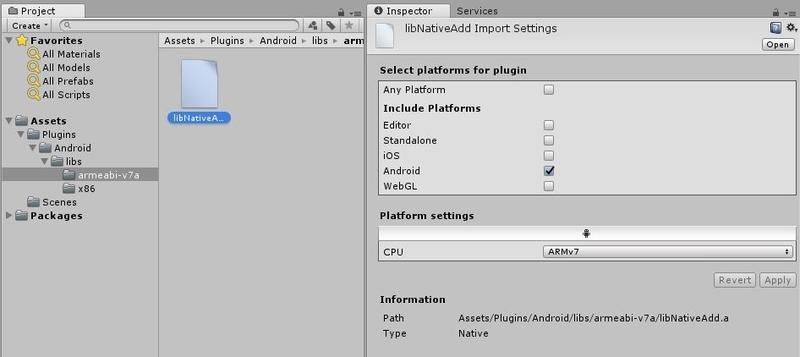

[armeabi-v7a]と[x86]フォルダに、先程のlibNativeAdd.aを入れます(入れる対象を逆にしないように!!)。
- Inspectorで、入れたファイルの形式を指定します。自動で選択してくれるようですが、間違えていたら自分で修正してください。
- 追加するライブラリが一つだけであれば、[Android]フォルダに入れてください。

f:id:hisato-t05241123:20180915151415j:plain

f:id:hisato-t05241123:20180915151413j:plain

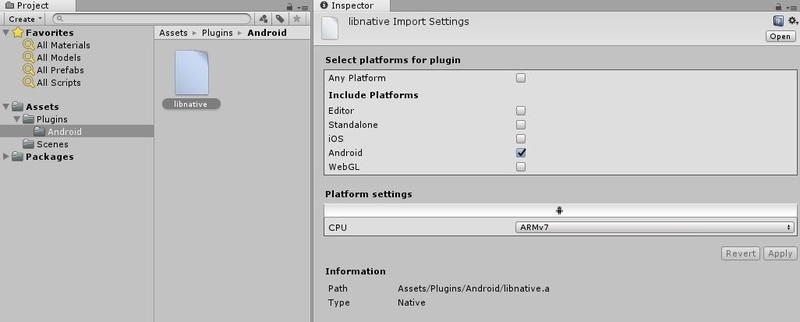

２枚目は入れるライブラリが一つの例
ここまでできたら、シーンを保存して、一旦再起動してください。
- 必須ではないですが、ビルドの失敗確率が減ります(経験則。後述参照)。

3.3. ビルド設定

いよいよビルドをしていきます。
- 当然ですが、Il2cppビルドするので、ExternToolsのNDKの項目に"Android NDK r13b"までのパスが設定されていることが前提です。まだであればしておいてください。
[File] > [BuildSettings]でBuildSettingウィンドウを開き、player Settingsボタンを押します。
Player Settingsの項目では、最低限以下の3つは修正してください。
- CompanyName, ProductName
- Scripting Backendを[mono] -> [IL2CPP]に変更
- Target Architecturesを今回追加したライブラリ"のみ"をチェックする。

f:id:hisato-t05241123:20180915151411j:plain
